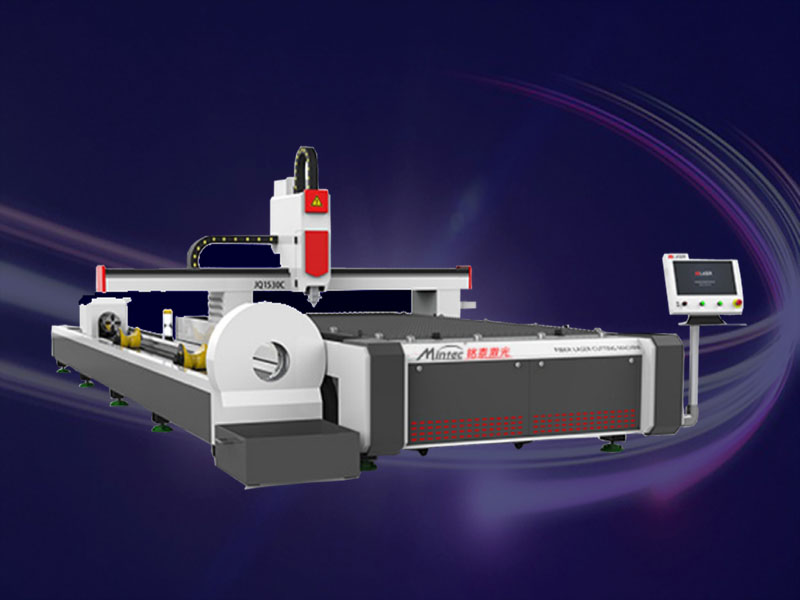

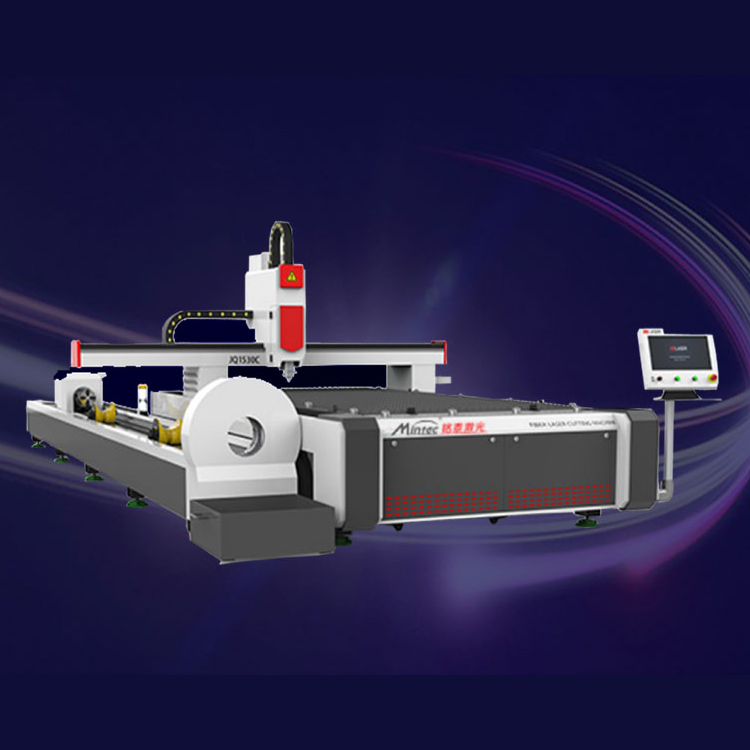

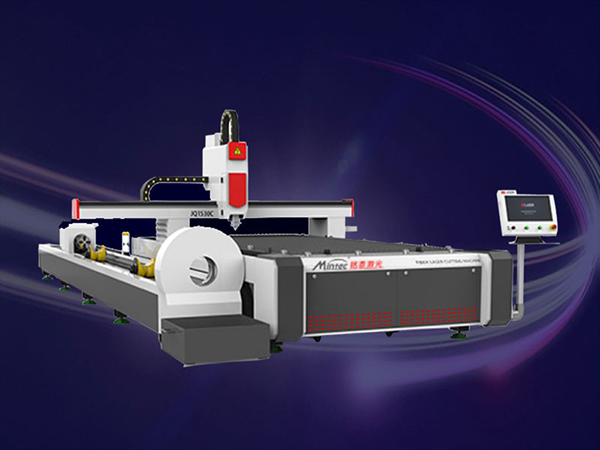

銘泰MT-1530FM板管一體3300W工業激光切割機

產品描述：

MT-1530FM光纖激光切割機是采用光纖激光發生器，光斑質量好，光功率密度均勻，輸出光功率穩定，可實現高精密切割；傳動結構采用進口高精密齒輪齒條及直線導軌，龍門雙電機系統，確保整機穩定可靠，動態性能好，帶負載能力強。是集激光切割、精密機械、運動控制技術等科學于一體的高新技術產品，具有高速度、高精度、高性價比...

MT-1530FMR是銘泰激光針對鈑金加工行業定向研發的一款多功能光纖激光切割機。主要針對板材加工為主管材加工為輔，或者是偶爾有切管需要的情況。 該機器選用氣動全行程卡盤，最大夾持范圍可達15—220mm圓管，高精度卡盤配合高精度伺服減速系統，切割效果極佳。

?

產品主要特點

①工業級機床設計，全部配件行業高標準。所有配件全部保真，如假包退。

②采用橋式龍門式中驅結構，齒條雙伺服驅動結構，高慣量大力矩日本安川伺服電機。臺灣精密齒條，高精度精密減速機，最大加速度可達到0.8G。確保高速度、高精度運轉。

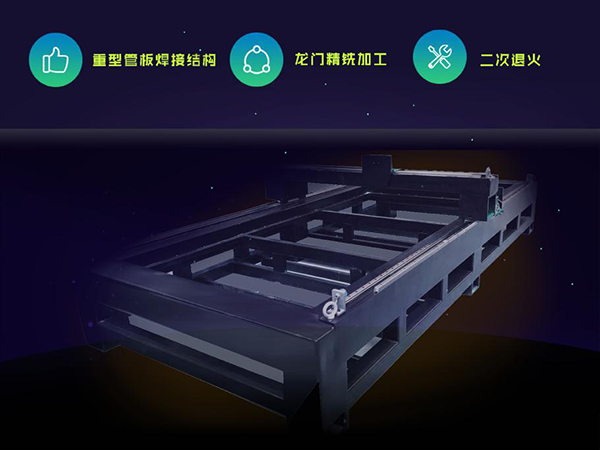

③機床床身重型管板焊接結構，一體化的鑄鋁龍門。精密龍門加工中心精銑加工，二次退火，有效消除應力。

④高性能光纖激光器及精密切割頭。

⑤.高性能激光切割控制系統，全閉環控制。

⑥.Z軸精密工業線性模組系統

⑦.獨立控制機柜，工業機床地腳，易初機床拖鏈電纜。

⑧.歐洲電氣標準設計，施耐德電氣元件。

?

?

光纖激光切割特性

?

①.光纖激光器電-光轉化效率高，轉換效率達30%以上，可大幅度節約工作時的耗電，節省運行成本，達到很高的生產效率;切割效果相比其它類型切割設備，更加精密，穩定性更高（如等離子切割）

②.激光器運行時僅僅需要電能，不需要產生激光的額外氣體，具有低的運行和維護費用;

③.光纖激光器的輸出波長為1.064微米，是CO2波長的1/10，輸出的光束質量好，功率密度高，非常有利于金屬材料的吸收，具有良好的切割能力，從而使加工的費用低;

④.整機光路由光纖傳輸，結構穩定，外光路免維護;

⑤.采用橋式龍門式齒條雙驅結構，最大空程80m/min. ?0.8G加速度；

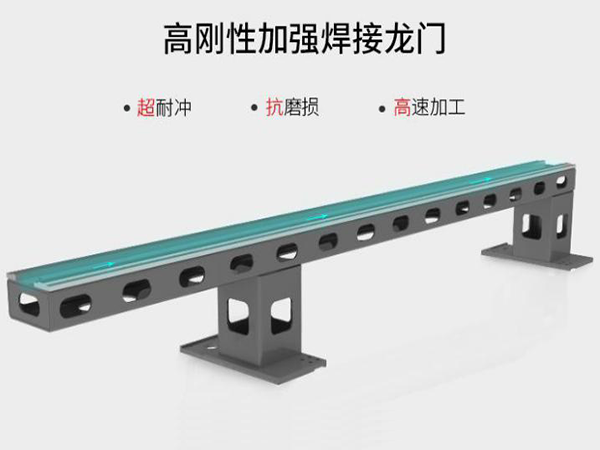

⑥.橫梁采用拉制工藝及精加工工藝制造而成，重量輕，剛性高。動態性能好。

⑦重型焊接床身，進口龍門銑精加工，經回火處理并震動時效消除應力，機床變形工差在0.02mm內。

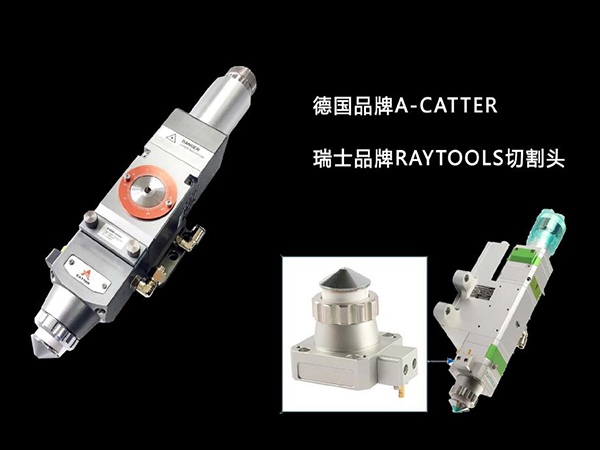

⑧.國內頂級切割頭，切割頭中含有雙層保護鏡片，使聚焦鏡等貴重的易耗品消耗量極少;

⑨.專業的高配切割軟件，具有圖形排樣及尖角平滑處理功能，可實現高速打孔及標刻功能；

?

?

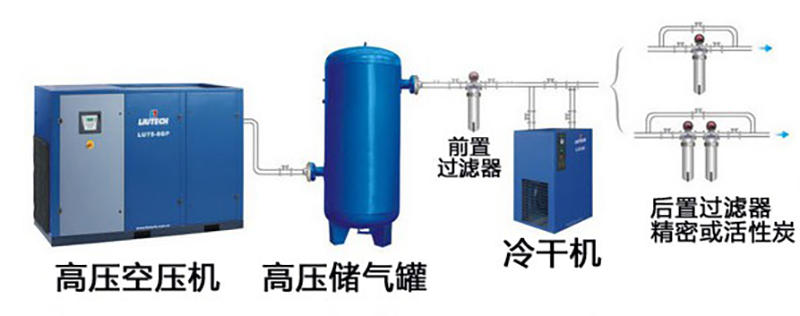

空壓機安裝圖

?

設備運行成本（僅供參考）

電費消耗

?

品名	耗電量(KW)	總計
激光器	6	19KW/H
機床	9
冷水機	4

?

氣體類型	價值	時長	每小時花費	切割效果	注意
氧氣	25￥／罐	60分鐘	25￥/H	亮黑	1mm碳鋼試切
氮氣	50￥／罐	15分鐘	200￥/H	亮白	1mm不銹鋼試切

備注：1?建議氣體純度99.999%?，2?以上費用標準為中國標準，僅供參考，3?條件成熟可以選擇空氣切割

?

品名	壽命(天)	單價	注意
保護鏡	>=60	120￥	工作環境越好，壽命越長
銅嘴	>=60	120￥
聚焦鏡	>=365	3000￥

?

使用高壓空氣切割配套技術方案

使用空氣切割需另行配套空氣成套設備，由高壓氣泵（建議選用螺桿泵）、儲氣罐、冷干機、過濾器等組成。空氣切割選型空壓機建議壓力≥1.3Mba,配套可靠的過濾裝置，保證氣體潔凈，否則會傷害激光頭。

注：空氣切割一般針對2mm以內材料的切割，厚材料使用氧氣切割。

?

序號	項目	單位	數量
1	中高壓空壓機 功率≥11KV 排氣量≥1.0m3/min 排氣量≥1.0?m3/min 工作壓力：1.5Mpa	臺	1
2	高壓儲氣罐 容積：≥0.6?m3/30Kg	個	1
3	高壓冷干機（配自動排水） 處理風量：1.2?m3/min/30kg	臺	1
4	前置過濾器	組	1
5	后置精密/活性碳過濾器	組	2

?

?

?

?

技術參數

型號	MT-1530FM
激光類型	光纖激光器 波長:1064nm
激光功率	1000W/1500W/2000W/3000W選配
加工幅面	≥1500X3000mm
空程速度	60m/min
切割速度	0-40m/min
切割厚度	不銹鋼6mm 碳鋼16mm(1500W為例)
定位精度	0.01mm
最大加速度	0.8G
傳動方式	龍門式齒條雙驅，伺服電機系統.XYZ三軸傳動
激光能量控制	軟件控制（0-100%非線性可調）或0-5V模擬量手動調節
支持圖像格式	AI,PLT,DXF
供電方式	380V/50Hz(標配)
切割臺面	金屬專用齒形平臺
分層分色輸出	支持
通訊方式	USB/網線/U盤載入
工作環境	溫度0-45℃? ?濕度：<80%(無凝水)
外型尺寸	2300X4500X1700mm(不含控制臺)
整機功率	≤15KWA (激光1500W為例)

???
