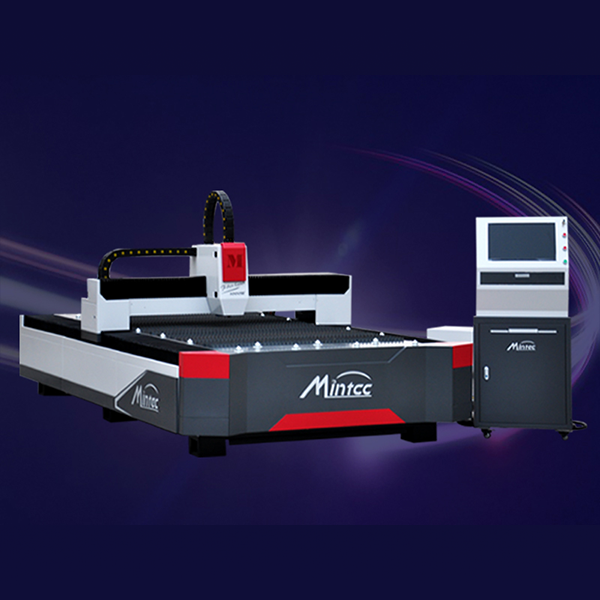

銘泰MT-1530FM光纖激光切割機1000W-3000W

產品描述：

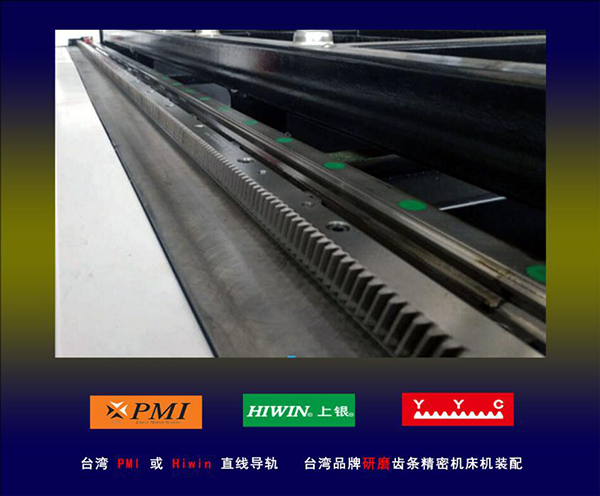

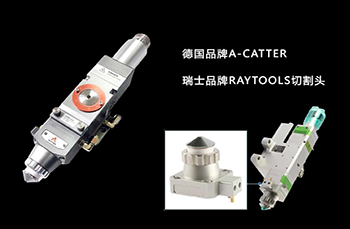

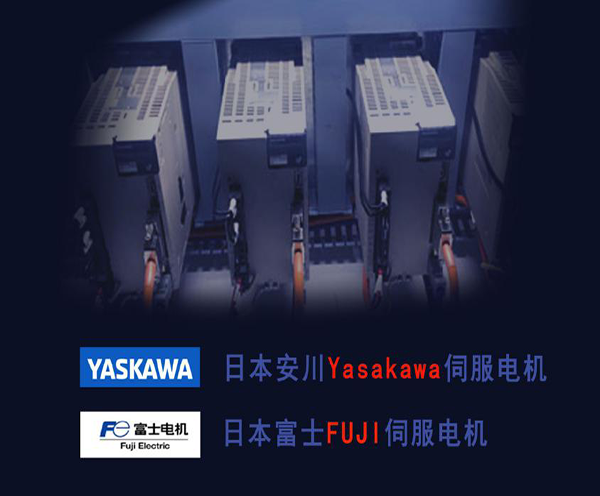

重型機床設計重型管板焊接結構精密龍門加工中心精銑加工二次退火，有效消除應力。日本安川Yasakawa或富士FUJI伺服電機臺灣PMI或Hiwin直線導軌臺灣品牌研磨齒條精密機床機裝配日本電產新寶精密減速機銳科或IPG光纖激光器其它品牌激光器可選配Cypcut工業級切割控制系統和隨動系統德國品牌A-CATTER或瑞士品牌RAYTOOLS切割...

?

MT-1530FM光纖激光切割機是采用光纖激光發生器，光斑質量好，光功率密度均勻，輸出光功率穩定，可實現高精密切割；傳動結構采用進口高精密齒輪齒條及直線導軌，龍門雙電機系統，確保整機穩定可靠，動態性能好，帶負載能力強。是集激光切割、精密機械、運動控制技術等科學于一體的高新技術產品，具有高速度、高精度、高性價比的特點。

?

產品主要特點

①工業級機床設計，全部配件行業高標準。所有配件保真，如假包退。

②采用橋式龍門式中驅結構，齒條雙伺服驅動結構，高慣量大力矩日本安川伺服電機。臺灣精密齒條，高精度精密減速機，最大加速度可達到0.8G。確保高速度、高精度運轉。

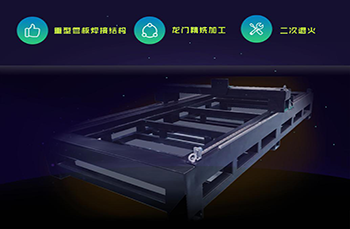

③機床床身重型管板焊接結構，一體化的鑄鋁龍門。精密龍門加工中心精銑加工，二次退火，有效消除應力。

④高性能光纖激光器及精密切割頭。

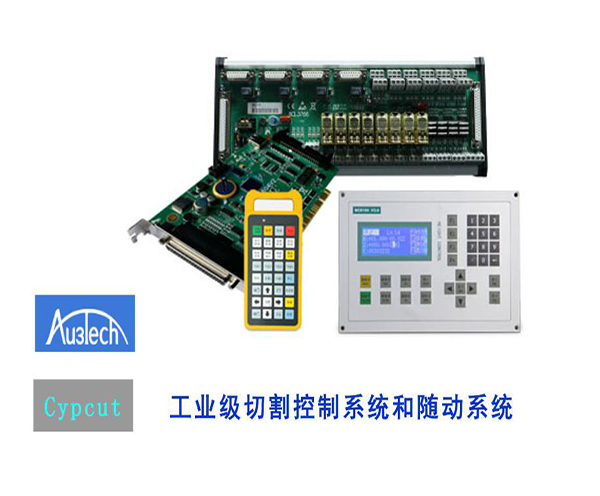

⑤.高性能激光切割控制系統，全閉環控制。

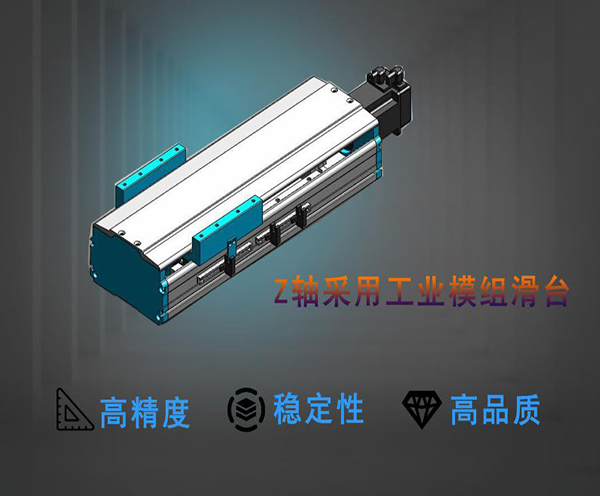

⑥.Z軸精密工業線性模組系統

⑦.獨立控制機柜，工業機床地腳，易初機床拖鏈電纜。

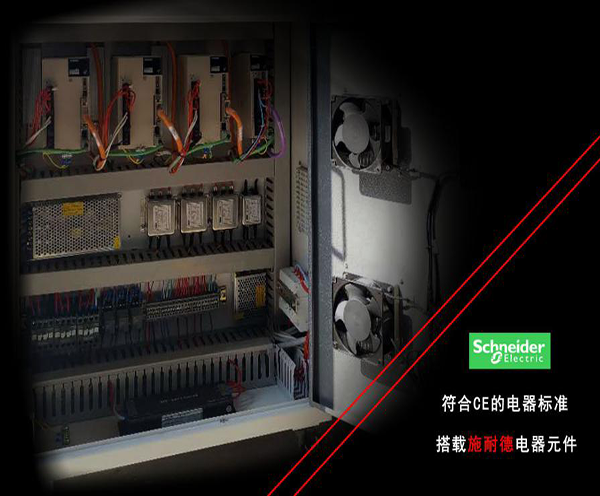

⑧.歐洲電氣標準設計，施耐德電氣元件。

?

光纖激光切割特性

?

①.光纖激光器電-光轉化效率高，轉換效率達30%以上，可大幅度節約工作時的耗電，節省運行成本，提高生產效率;切割效果相比其它類型切割設備，更加精密，穩定性更高（如等離子切割）

②.激光器運行時僅僅需要電能，不需要產生激光的額外氣體，具有很低的運行和維護費用;

③.光纖激光器的輸出波長為1.064微米，是CO2波長的1/10，輸出的光束質量好，功率密度高，非常有利于金屬材料的吸收，具有卓越的切割能力，從而使加工的費用低;

④.整機光路由光纖傳輸，結構穩定，外光路免維護;

⑤.采用橋式龍門式齒條雙驅結構，最大空程80m/min. ?0.8G加速度；

⑥.橫梁采用拉制工藝及精加工工藝制造而成，重量輕，剛性高。動態性能好。

⑦重型焊接床身，進口龍門銑精加工，經回火處理并震動時效消除應力，機床變形工差在0.02mm內。

⑧.國內高配切割頭，切割頭中含有雙層保護鏡片，使聚焦鏡等貴重的易耗品消耗量極少;

⑨.專業的激光切割軟件，具有圖形排樣及尖角平滑處理功能，可實現高速打孔及標刻功能；

?

?

行業應用

應用于鈑金加工、航空、航天、電子、電器、地鐵配件、汽車、糧食機械、紡織機械、工程機械、精密配件、輪船、冶金設備、電梯、家用電器、工藝禮品、工具加工、裝飾、廣告、金屬對外加工、廚具加工等各種制造加工行業。

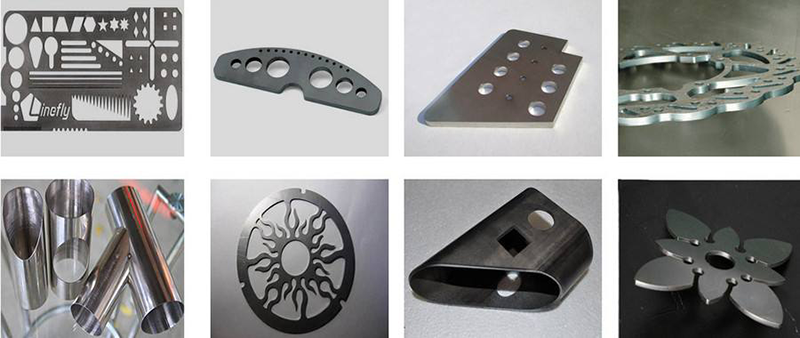

加工材料

不銹鋼、碳鋼、合金鋼、硅鋼、彈簧鋼、鋁、鋁合金、鍍鋅板、鍍鋁鋅板、酸洗板、銅、銀、金、鈦等金屬板材切割。

加工優勢

(1)?精度高，速度快，切縫窄，熱影響區小，切割面光滑無毛刺。

(2)?激光切割頭不會與材料表面相接觸，不劃傷工件。

(3)?切縫窄，熱影響區小，工件局部變形極小，無機械變形。

(4)?加工柔性好，可以加工任意圖形。

(5)?可以對鋼板、不銹鋼、鋁合金板、硬質合金等任何硬度的材質進行無變形切割。

?

?

? ?

?

?

?

技術參數

型號	MT-1530FM
激光類型	光纖激光器 波長:1064nm
激光功率	1000W/1500W/2000W/3000W選配
加工幅面	≥1500X3000mm
空程速度	60m/min
切割速度	0-40m/min
切割厚度	不銹鋼6mm 碳鋼16mm(1500W為例)
定位精度	0.01mm
最大加速度	0.8G
傳動方式	龍門式齒條雙驅，伺服電機系統.XYZ三軸傳動
激光能量控制	軟件控制（0-100%非線性可調）或0-5V模擬量手動調節
支持圖像格式	AI,PLT,DXF
供電方式	380V/50Hz(標配)
切割臺面	金屬專用齒形平臺
分層分色輸出	支持
通訊方式	USB/網線/U盤載入
工作環境	溫度0-45℃? ?濕度：<80%(無凝水)
外型尺寸	2300X4500X1700mm(不含控制臺)
整機功率	≤15KWA (激光1500W為例)

?
